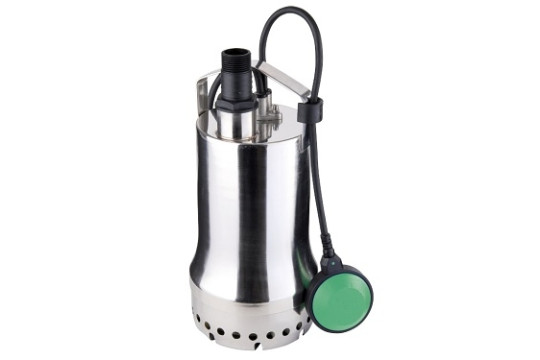

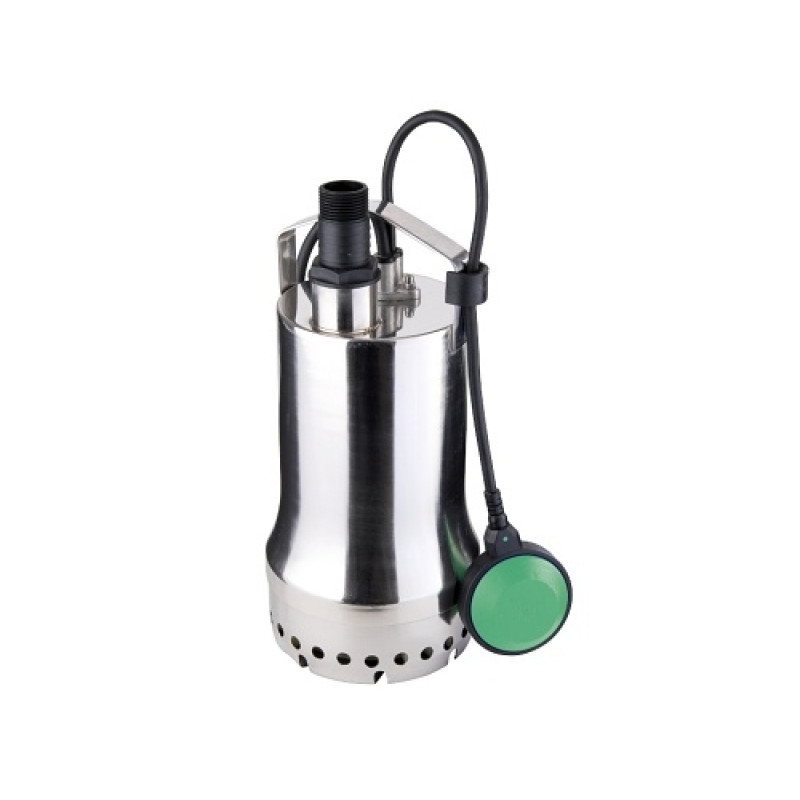

Drain TSW 32/8-A - Kalové čerpadlo (kabel 10m)
- Výrobce: WILO
- Kód výrobku: 6045167
- Bonusové body: 210
- Dostupnost: Skladem
- Cena bez DPH: 7090.03 Kč
8578.94 Kč
8578.94 Kč
Konstrukce
Ponorné čerpadlo pro stacionární a přenosnou instalaci v mokré jímce. Čerpadlo s vestavěným plovákovým spínačem pro plně automatický provoz.
Použití
Pro čerpání v domovních oblastech:
Odpadní voda bez obsahu fekálií
splaškových vod (s malým množstvím písku a štěrku)
Konstrukce
Čerpadlo na odpadní vodu s integrovanou vířivou hlavou (funkce Twister), otevřeným vícekanálovým oběžným kolem a vertikálním šroubovým spojením. Těleso čerpadla a sací síto jsou vyrobeny z nerezové oceli, oběžné kolo z kompozitního materiálu. 1~ motor (chlazení pláště) s integrovaným provozním kondenzátorem a automaticky spínací tepelnou ochranou motoru. Skříň motoru z nerezové oceli. Olejem naplněná těsnicí komora s dvojitým těsněním: na straně motoru je hřídelový těsnicí kroužek, na straně čerpadla mechanická ucpávka. Přívodní kabel s plovákovým spínačem a nainstalovanou zástrčkou (CEE 7/7).
Funkce twister zajišťuje konstantní rozvíření v sací oblasti čerpadla. Rozvíření brání tomu, aby se sediment potopil a usadil. Výsledkem je čistá čerpací jímka a omezení tvorby pachů.
Obsah dodávky
Čerpadlo
Zpětná klapka, předmontovaná
Hadicové připojení, přiloženo
Návod k montáži a obsluze
| Údaje o výrobku | |
|---|---|
| Druh konstrukce oběhového kola | Oběžné kolo s volným průtokem |
| Volný průchod oběžným kolem hydrauliky | 10 mm |
| Maximální provozní tlak PN | 2 bar |
| Max. ponor | 7 m |
| teplota média T | 3 °C |
| Max. teplota média, krátkodobě do 3 min. T | 90 °C |
| Údaje o motoru | |
|---|---|
| Síťová přípojka | 1~230 V, 50 Hz |
| Tolerance napětí | ±10 % |
| Výkonnostní faktor cos φ | 0.97 |
| Jmenovitý výkon motoru P2 | 0,3 kW |
| Příkon P1 max | 0,50 kW |
| Jmenovitý proud IN | 2,2 A |
| Druh startu | Přímý online (DOL) |
| Jmenovité otáčky n | 2900 1/min |
| Max. četnost spínání t | 50 1/h |
| Izolační třída | B |
| Třída krytí | IP68 |
| Provozní režim (ponořený) | S1 |
| Provozní režim (vynořený) | S3-25% |
| Kabel | |
|---|---|
| Délka přívodního kabelu | 10 m |
| Typ kabelu | H07RN-F |
| Kabelová konstrukce | 3G1 mm² |
| Síťová zástrčka | CEE7/7 (Schuko) |
| Druh přívodního kabelu | Odpojitelná |
| Vybavení/funkce | |
|---|---|
| Plovákový spínač | ano |
| Druh protiexplozní ochrany | - |
| Ochrana motoru | Dvojkov |
| Materiály | |
|---|---|
| Skříň čerpadla | Nerezová ocel |
| Oběžné kolo | PLC |
| Hřídel | Nerezová ocel |
| Materiál těsnění na straně čerpadla | BQ1PFF |
| Materiál těsnění na straně motoru | NBR |
| Materiál těsnění | NBR |
| Materiál motoru | Nerezová ocel |
| Rozměry pro instalaci | |
|---|---|
| Přípojka trubky na straně sání DNs | - |
| Přípojka trubky na výtlaku DNd | Rp 1¼ |
| Délka kabelu | 10 m |
| Dopravní výška | 7 m |
| Max. teplota | 35 °C |
| Napětí | 230 V |
| Příkon | 550 W |
| Připojení | 1" - 5/4" |
| Q max | 11400 l/h |
| Typ | 550 |
