Popis

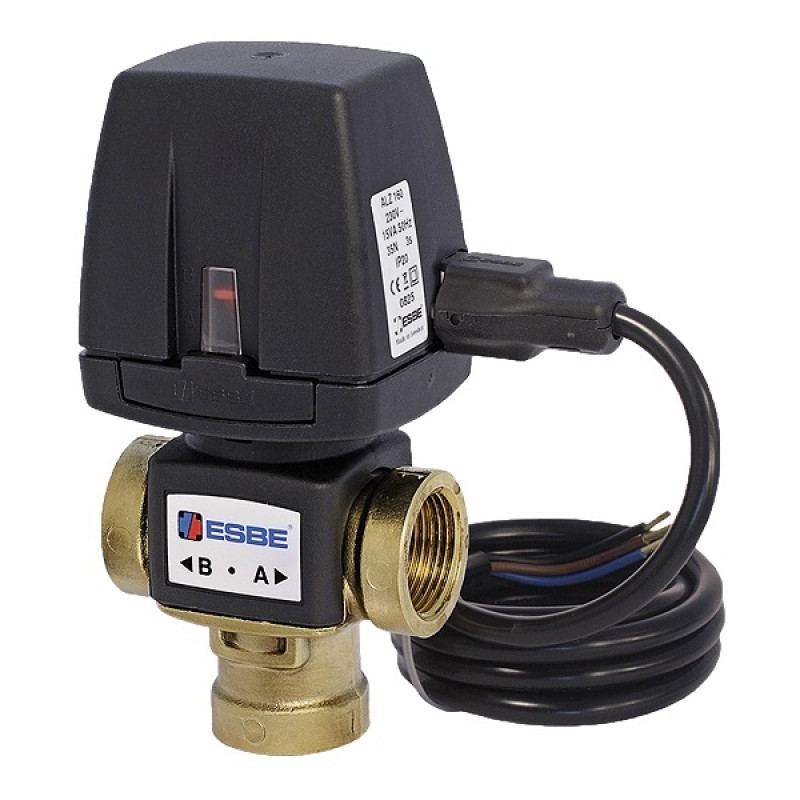

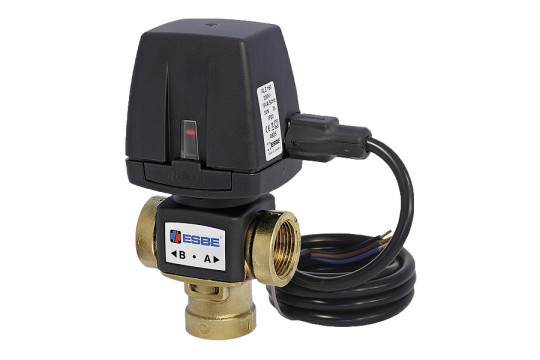

Kompaktní přepínací ventily řad VZC a VZD jsou vyrobeny z mosazi a určeny k použití v aplikacích s tepelnými čerpadly, podlahovým vytápěním a klimatizačními systémy. Jejich nejdůležitější vlastností je schopnost rychle přepínat směr průtoku mezi dvěma okruhy s ohledem na energeticky úsporný provoz. Pohon řady VZC má konektor typu Molex na rychlé připojení kabelu vedoucího do řídicí jednotky. Pohon řady VZD se dodává s pevně instalovaným kabelem a má třídu krytí IP40. K dispozici jsou také ventily řad VZC a VZD s pomocným spínačem, které se dodávají jako doplňkové příslušenství.

Tlaková třída: PN 6

Teplota média: max. (trvalá) +95 °C

                      max. (dočasná) +110 °C

                      min. +5 °C

Max. rozdíl tlakové ztráty: Rozdělování, 80 kPa (0.8 bar)

                                      Směšování, 50 kPa (0.5 bar)

Netěsnost v %: 0

Připojení: Vnitřní závit (Rp), EN 10226-1

               Vnější závit (G), ISO 228/1

               Svěrné kroužky (CPF), EN 1254-2

Okolní teplota: max. +60 ºC

                        min. 0 ºC

Napájení: 230 ± 10 % V stř., 50 Hz

Max. příkon: 15 VA

Příkon bez zatížení: 0.9 VA

Řídicí signál: 2bod. SPST (jeden kontakt, jeden směr)

Doba běhu: 3 s

Jmenovité hodnoty pomocného spínače: 2 (1) A, 250 V stř.

Materiál:

Tělo ventilu: Mosaz odolná proti ztrátě zinku DZR

Kuželka a krycí deska: PPS

Dřík: Nerezavějící ocel, SS 2346

O-kroužky: EPDM

Příklad instalace
